स्टॅम्पिंग मोल्ड प्रिसिजन इंडस्ट्रियल मेटल फॉर्मिंगच्या गुणवत्तेला कसा आकार देते?

मुद्रांकन साचाऑटोमोटिव्ह, एरोस्पेस, उपकरणे, इलेक्ट्रॉनिक्स, हार्डवेअर आणि स्ट्रक्चरल घटक फॅब्रिकेशनमध्ये वापरले जाणारे मुख्य उत्पादन साधन आहे. हे मितीय अचूकता, पृष्ठभागाची व्याख्या आणि मेटल स्टॅम्पिंग प्रक्रियेची पुनरावृत्तीक्षमता नियंत्रित करते. आधुनिक औद्योगिक इकोसिस्टममध्ये जेथे उच्च-खंड उत्पादन सुसंगतता आणि प्रक्रियेच्या स्थिरतेवर अवलंबून असते, स्टॅम्पिंग मोल्ड हा पाया बनतो ज्यावर उत्पादन स्केलेबिलिटी आणि गुणवत्ता हमी तयार केली जाते.

या लेखाचा उद्देश हा आहे की स्टॅम्पिंग मोल्डची अचूकता थेट गुणवत्ता, उत्पादन जीवनचक्र आणि उत्पादन कार्यक्षमतेवर कसा प्रभाव टाकते. तांत्रिक तपशील विश्लेषण, स्ट्रक्चरल ब्रेकडाउन आणि प्रक्रिया-देणारं मूल्यमापन यांद्वारे, ही सामग्री खरेदी विशेषज्ञ, औद्योगिक अभियंते आणि स्टॅम्पिंग टूलच्या कार्यप्रदर्शनामागील निर्णायक यंत्रणा समजून घेऊ इच्छिणाऱ्या जागतिक खरेदीदारांसाठी एक व्यापक संदर्भ प्रदान करते. खोली आणि संरचनात्मक स्पष्टता, सामग्रीची निवड, यांत्रिक कॉन्फिगरेशन, प्रक्रियेची अचूकता, दैनंदिन अनुप्रयोग विचार आणि सोर्सिंगसाठी मुख्य मूल्यमापन चेकपॉइंट्स समाविष्ट करण्यासाठी चर्चा चार प्रमुख नोड्समध्ये विस्तारित केली आहे.

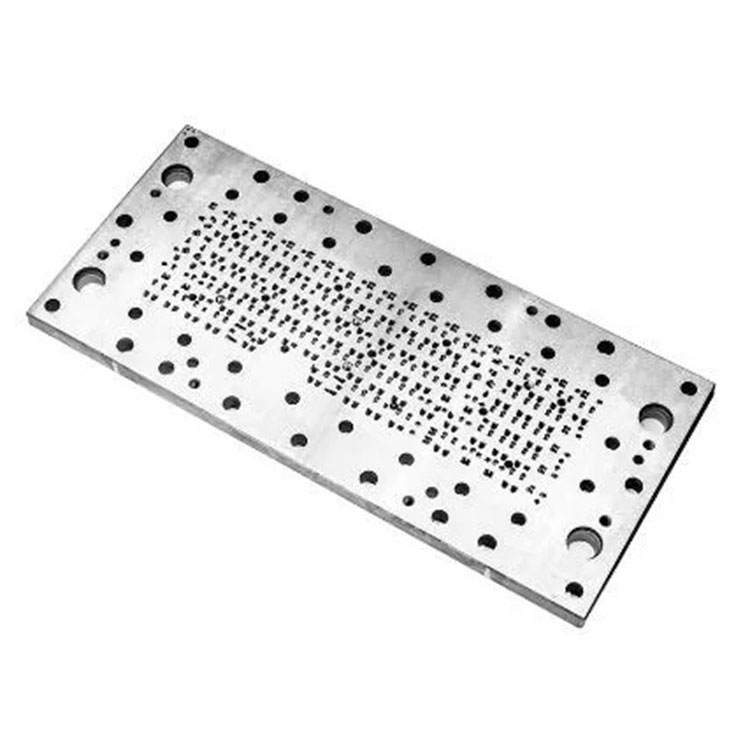

स्टॅम्पिंग मोल्डमध्ये सामान्यत: डाय प्लेट्स, पंच, स्ट्रिपर प्लेट्स, मार्गदर्शक खांब, बुशिंग्ज, स्प्रिंग्स, बॅकिंग प्लेट्स आणि फास्टनर्स असतात. संपूर्ण असेंब्ली मेटल शीटच्या नियंत्रित विकृतीमध्ये प्रेस फोर्स हस्तांतरित करण्यास सक्षम समन्वित रचना म्हणून कार्य करते. अचूक मशीनिंग, पोकळी भूमिती नियंत्रण, सहनशीलता शिस्त आणि प्रकार-विशिष्ट कॉन्फिगरेशन (एकल-प्रक्रिया, प्रगतीशील, हस्तांतरण, संयुग) प्रत्येक मुद्रांक चक्राची स्थिरता निर्धारित करतात.

खाली सामान्यतः शीट-मेटल उत्पादन वातावरणात वापरल्या जाणाऱ्या मानक औद्योगिक-ग्रेड स्टॅम्पिंग मोल्ड कॉन्फिगरेशनचे प्रतिनिधित्व करणारे एकत्रित पॅरामीटर संदर्भ सारणी आहे:

या पॅरामीटर्सच्या व्याख्यासह, प्रत्येक पुढील विभाग स्टॅम्पिंग मोल्डमधील अचूक अभियांत्रिकी विश्वसनीय औद्योगिक उत्पादनात कसे अनुवादित करते हे शोधते.

मटेरियल कंस्ट्रक्शन आणि स्ट्रक्चरल इंटिग्रिटी स्टॅम्पिंग मोल्डच्या कामगिरीवर कसा प्रभाव पाडते

स्टॅम्पिंग मोल्ड कार्यप्रदर्शन अभियांत्रिकी पायापासून सुरू होते: साहित्य, थर्मल प्रक्रिया आणि टूलची अंतर्गत रचना. हाय-एंड इंडस्ट्रियल मोल्ड्स पोशाख प्रतिरोध, संकुचित शक्ती आणि मितीय स्थिरता वैशिष्ट्यीकृत मिश्र धातु स्टील्स निवडतात. उष्मा उपचार विकृतीशिवाय लाखो पुनरावृत्ती स्टॅम्पिंग प्रभाव सहन करण्यासाठी सामग्रीची कठोरता कॅलिब्रेट करते. योग्य प्रकारे टेम्पर्ड पंचिंग घटक काठाची तीक्ष्णता जास्त काळ टिकवून ठेवतात, धातूच्या प्रवाहाचे वर्तन सुधारतात आणि मायक्रो-चिपिंगला प्रतिकार करतात.

उष्मा उपचार गुणवत्तेचा दीर्घकालीन साचा जीवनावर थेट परिणाम होतो. पोकळी, पंच आणि कार्यरत पृष्ठभागावर एकसमान कडकपणाचे वितरण ताण एकाग्रतेला प्रतिबंधित करते ज्यामुळे अन्यथा लवकर थकवा येतो. स्थिर घर्षण वर्तनास समर्थन देण्यासाठी ग्राइंडिंग, वायर-कटिंग आणि उच्च-सुस्पष्टता CNC मिलिंग पृष्ठभाग भूमिती सुधारते. इन्सर्ट्स, प्लेट्स आणि बॅकिंग स्ट्रक्चर्सची अचूक सीटिंग लोड एकसमानता स्थापित करते जेव्हा प्रेस रॅम खाली दिशेने बल लागू करते.

मार्गदर्शक स्तंभ प्रणाली मोल्ड क्लोजिंगमध्ये दिशात्मक अचूकता निर्धारित करतात. उच्च-सुस्पष्टता बुशिंग्स नियंत्रित उभ्या हालचालींना अनुमती देतात, डाय चुकीचे अलाइनमेंट टाळतात ज्यामुळे burrs, प्रवेगक टूल पोशाख किंवा स्क्रॅप होऊ शकते. स्प्रिंग्स आणि नायट्रोजन सिलेंडर स्ट्रिपिंग फोर्सचे नियमन करतात, बाहेर पडलेल्या भागांना भूमिती सुसंगतता राखण्यास मदत करतात. मजबुतीकरण प्लेट्स संपूर्ण मोल्ड बेसवर प्रभाव ऊर्जा वितरीत करतात, सतत उच्च-गती उत्पादनादरम्यान स्ट्रक्चरल दीर्घायुष्याचे समर्थन करतात.

ज्या उद्योगांमध्ये सहिष्णुता घट्ट राहते, तेथे डाय क्लिअरन्स किंवा पंच अलाइनमेंटमधील मिनिटांचे विचलन हजारो चक्रांमध्ये अस्थिरता निर्माण करू शकते. परिणामी, योग्य रचना रचना स्थिर मितीय उत्पादन, कमी देखभाल आणि सातत्यपूर्ण मुद्रांक कामगिरी सुनिश्चित करते.

स्टॅम्पिंग अचूकता घटक भूमिती, पुनरावृत्तीक्षमता आणि प्रक्रियेच्या स्थिरतेवर कसा प्रभाव पाडते

मितीय अचूकता हा स्टॅम्पिंग मोल्ड क्षमतेचा एक परिभाषित घटक आहे. सतत उत्पादन चक्रादरम्यान मोल्ड पोकळीची भूमिती, पंच संरेखन आणि डाय क्लिअरन्स किती सातत्यपूर्ण ठेवते यावरून कार्यप्रदर्शन निर्धारित केले जाते. प्रत्येक मुद्रांक प्रक्रिया संचित पोशाख नमुने तयार करते; म्हणून, मोल्ड डिझाइनने दीर्घकालीन ऑपरेशनल ताणांचा अंदाज लावला पाहिजे.

सहिष्णुता शिस्त उत्पादनाच्या अनुरूपतेसाठी केंद्रस्थानी आहे. गंभीर विभागांमध्ये फक्त काही मायक्रॉनची तफावत वर्तनाची रचना बदलू शकते, बेंड कोन, छिद्र पोझिशन, फ्लँज प्रोफाइल आणि सपाटपणा प्रभावित करू शकते. हाय-स्पीड ऑपरेशन्स दरम्यान, टूल स्टीलच्या पृष्ठभागाचा शीट मेटलशी घर्षण संपर्क येतो, ज्यामुळे पृष्ठभागाचा खडबडीतपणा आणि स्नेहन मार्ग स्थिरतेचे मुख्य निर्धारक बनतात.

प्रोग्रेसिव्ह स्टॅम्पिंग मोल्ड ही आवश्यकता वाढवतात. अनुक्रमाने अनेक स्थानके व्यवस्था केल्यामुळे, प्रत्येक निर्मितीचा टप्पा अचूक स्ट्रिप फीडिंग आणि अचूक पायरीच्या प्रगतीवर अवलंबून असतो. एखादे स्थानक त्याच्या अभिप्रेत भूमितीपासून विचलित झाल्यास, अंतिम उत्पादनात संचयी त्रुटी दिसून येतील. ट्रान्स्फर मोल्ड्सना समक्रमित भाग हालचाल आवश्यक आहे, म्हणजे पंच स्थान आणि लिफ्ट यंत्रणा गुळगुळीत प्रवास पथ राखणे आवश्यक आहे.

डाय क्लिअरन्समुळे कातरताना धातूच्या शीटच्या फ्रॅक्चरच्या वर्तनावर परिणाम होतो. अत्याधिक क्लिअरन्समुळे burrs आणि खराब काठाची गुणवत्ता निर्माण होते, तर अपुरा क्लिअरन्स पंच पोशाख वाढवते. योग्यरित्या कॅलिब्रेट केल्यावर, क्लिअरन्स कमीतकमी टूल लोडसह स्वच्छ कातरणे प्रदान करते. पंच कॉर्नर त्रिज्या डिझाइनमुळे साचा आणि भागामध्ये ताण एकाग्रता पातळी देखील प्रभावित होते.

अचूकता सखोल रेखांकन प्रक्रियेदरम्यान जाडीचे वितरण नियंत्रित करते. पंच आणि डाई दरम्यान संतुलित दाब सुरकुत्या पडणे, फाटणे किंवा पातळ होणे प्रतिबंधित करते. गुळगुळीत वक्रता आवश्यक असलेल्या ऑपरेशन्स तयार करण्यासाठी, मोल्डच्या पृष्ठभागाची समाप्ती आणि संपर्क सुसंगतता प्रत्येक आउटपुट घटकाची दृश्य गुणवत्ता निर्धारित करते.

संपूर्ण जागतिक उत्पादन पुरवठा साखळी, पुनरावृत्तीक्षमता हे परिभाषित करते की स्टॅम्पिंग मोल्ड उच्च-वॉल्यूम ऑर्डर भिन्नतेशिवाय टिकवून ठेवू शकतो. उच्च-परिशुद्धता मोल्ड अभियांत्रिकी अशा उद्योगांसाठी अपरिहार्य बनते जे बॅचेस, उत्पादन ओळी आणि वनस्पती स्थानांमध्ये सुसंगततेची मागणी करतात.

अभियांत्रिकी मूल्यमापन, देखभाल पद्धती आणि उत्पादन नियोजन मोल्ड लाइफसायकलवर कसा प्रभाव पाडतात

स्टॅम्पिंग मोल्डचे जीवनचक्र केवळ त्याच्या डिझाइनद्वारेच नव्हे तर व्यवस्थापन पद्धतींनी देखील प्रभावित होते. कार्यान्वित होण्यापूर्वी योग्य मूल्यमापन, ऑपरेशन दरम्यान नियमित देखभाल आणि परिधान घटकांचे संरचित बदल दीर्घकालीन स्थिरतेसाठी योगदान देतात.

प्री-प्रॉडक्शन व्हॅलिडेशन दरम्यान, मितीय तपासण्या पोकळीतील अचूकता, पंच अनुलंबता, डाय क्लिअरन्स वितरण आणि मार्गदर्शक प्रणालीच्या गुळगुळीतपणाची पुष्टी करतात. प्लेट्समधील फिट-अप अचूकता लोड अंतर्गत समान दाब वितरण सुनिश्चित करते. अभियंते बुरच्या स्थितीचे मूल्यांकन करण्यासाठी चाचणी मुद्रांकन आयोजित करतात, संक्रमण तयार करतात, भाग सोडण्याची वर्तणूक आणि स्ट्रिप फीडिंग विश्वासार्हता. विसंगती दिसल्यास, कार्यरत पृष्ठभाग, कोन आराम, पंच कडा किंवा पायलट पोझिशनमध्ये बारीक समायोजन केले जातात.

ऑपरेशनल सायकल दरम्यान देखरेखीमध्ये स्नेहन, पंच एज तपासणी, स्प्रिंग रिप्लेसमेंट अंतराल आणि फास्टनिंग घटक घट्ट करणे समाविष्ट आहे. पोशाखची प्रारंभिक चिन्हे ओळखणे अनपेक्षित अपयश कमी करते. मार्गदर्शक खांबांचे संरेखन आणि गुळगुळीतपणाचे निरीक्षण केल्याने अचूकतेशी तडजोड होऊ शकणाऱ्या कोनीय प्रवाहास प्रतिबंध होतो. आजचे कारखाने स्ट्रोक संख्या, बदली चक्र आणि दोष ट्रेंडचा मागोवा घेण्यासाठी उत्पादन नोंदी वापरतात.

पंच, इन्सर्ट आणि स्ट्रिपर्स सारखे परिधान घटक गणना केलेल्या बदली वेळापत्रकांचे पालन करतात. रेग्राइंडिंग भूमिती जतन करताना सेवा आयुष्य वाढवते. जेव्हा रीग्राइंडिंग अपुरे होते, तेव्हा नवीन इन्सर्ट अचूकता पुनर्संचयित करतात. नायट्राइडिंग किंवा पीव्हीडी कोटिंग्ज सारख्या पृष्ठभागावरील उपचारांमुळे घर्षण कमी होते आणि पोशाख प्रतिरोध मजबूत होतो, उच्च-गती किंवा उच्च-भाराच्या परिस्थितीत स्टॅम्पिंग स्थिरता सुधारते.

उत्पादन नियोजन देखील मोल्ड कार्यक्षमतेला आकार देते. योग्य रचना निवडणे—एकल-प्रक्रिया, प्रगतीशील, हस्तांतरण किंवा कंपाऊंड—निर्धारित करते की आउटपुट गती ऑर्डर व्हॉल्यूम आणि भाग जटिलतेसह संरेखित करते. प्रेस मशिनशी मोल्ड क्षमता जुळवण्यामुळे संतुलित शक्ती वितरण सुनिश्चित होते आणि ओव्हरलोडिंग टाळले जाते.

सुव्यवस्थित मोल्ड्स दीर्घ ऑपरेशनल आयुष्य, कमी स्क्रॅप दर आणि हजारो किंवा लाखो स्ट्रोकमध्ये स्थिर अनुरूपता प्रदान करतात. खरेदी विभागांसाठी, जीवनचक्र व्यवस्थापन समजून घेणे पुरवठादारांच्या क्षमतांचे मूल्यांकन करण्यासाठी आणि दीर्घकालीन परिचालन खर्च कार्यक्षमतेचा प्रक्षेपण करण्यासाठी एक पाया प्रदान करते.

औद्योगिक वापरासाठी मॅन्युफॅक्चरिंग टीम स्टॅम्पिंग मोल्ड्स कसे निवडतात, मूल्यांकन करतात आणि समस्यानिवारण करतात

मॅन्युफॅक्चरिंग टीम निवडीच्या निकषांवर अवलंबून असतात जे उत्पादन उद्दिष्टांसह साचेचे वैशिष्ट्य संरेखित करतात. स्टॅम्पिंग मोल्ड्सचे मूल्यांकन करण्यासाठी शीट-मेटल वैशिष्ट्ये, घटक भूमिती, सहनशीलता आणि प्रेस-मशीन सुसंगतता यांचे विश्लेषण आवश्यक आहे. प्रत्येक भागाच्या निर्मिती आवश्यकता हे ठरवतात की प्रगतीशील, हस्तांतरण किंवा एकल-प्रक्रिया साचा योग्य आहे की नाही.

खराब जुळणारे साचे प्रकार उत्पादकतेमध्ये अडथळा आणतात. उदाहरणार्थ, उच्च-जटिल घटक ज्यांना अनेक टप्प्यांची आवश्यकता असते त्यांना प्रगतीशील संरचनांचा फायदा होतो, तर मोठ्या संरचनात्मक भागांना हस्तांतरण कॉन्फिगरेशनची आवश्यकता असू शकते. साधे छिद्र किंवा कट खर्च कार्यक्षमतेसाठी सिंगल-प्रोसेस स्टेशन वापरू शकतात. अभियंत्यांनी योग्य मंजुरी आणि पंच शक्ती निश्चित करण्यासाठी धातूची जाडी, तन्य शक्ती आणि वाकण्याची वैशिष्ट्ये यांचे मूल्यांकन करणे आवश्यक आहे.

उत्पादनादरम्यान समस्यानिवारणामध्ये बुर समस्यांचे निदान करणे, भाग विकृत होणे, मटेरियल स्प्रिंग-बॅक विचलन किंवा फीडिंग चुकीचे संरेखन यांचा समावेश होतो. बर्र्स सामान्यतः चुकीचे क्लिअरन्स किंवा पंच पोशाख दर्शवतात. असंतुलित दाब वितरण किंवा चुकीच्या डाई पृष्ठभागामुळे विकृती अनेकदा होते. स्प्रिंग-बॅकला भूमिती, संक्रमणे किंवा झुकणारे कोन तयार करण्यासाठी समायोजन आवश्यक आहे. फीडिंग समस्या स्ट्रिप मार्गदर्शक चुकीचे संरेखन, पायलट अयोग्यता किंवा विसंगत सामग्री कॉइल गुणधर्मांमुळे उद्भवतात.

अभियंते प्रत्येक मोल्ड, रेकॉर्डिंग बदल, नूतनीकरण अंतराल आणि ऑपरेशनल आकडेवारीसाठी दस्तऐवजीकरण ठेवतात. तपशीलवार लॉग ट्रेसेबिलिटीला समर्थन देतात आणि दीर्घकालीन ऑप्टिमायझेशनला अनुमती देतात. उत्पादन स्केलिंग करताना, संघ वेगवेगळ्या वनस्पतींमध्ये प्रतिकृती उत्पादनाची खात्री करण्यासाठी मोल्डच्या अदलाबदलक्षमतेचे मूल्यांकन करतात. मार्गदर्शक खांब, स्प्रिंग्स आणि बोल्ट यांसारखे मानकीकरण घटक भाग बदलण्याच्या वेळी अंदाज वाढवतात.

अंतर्गत ऑडिट कठोरता एकरूपता, स्ट्रक्चरल फास्टनिंग स्थिरता, पोकळी भूमिती सुसंगतता आणि स्ट्रिप ट्रॅव्हल पथ तपासतात. या पद्धती सतत हाय-स्पीड ऑपरेशन्समध्येही स्टॅम्पिंग मोल्ड स्थिर राहतील याची खात्री करतात.

स्टॅम्पिंग मोल्ड सिलेक्शन आणि ऍप्लिकेशनमध्ये खाली दोन सामान्यतः संदर्भित प्रश्न आहेत:

Q1: वेगवेगळ्या धातूच्या शीटसाठी डाय क्लिअरन्स कसा निवडला जातो?
A1: डाई क्लिअरन्स शीटची जाडी, तन्य शक्ती आणि फॉर्मिंग वैशिष्ट्यांवर अवलंबून असते. कठिण सामग्रीला पंच थकवा टाळण्यासाठी किंचित मोठ्या क्लिअरन्सची आवश्यकता असते, तर मऊ धातू स्वच्छ कातरण्यासाठी घट्ट अंतर वापरू शकतात. अभियंते सामान्यत: शीटच्या जाडीच्या 3-12% पर्यंतच्या क्लिअरन्स टक्केवारीचा संदर्भ देतात, निरीक्षण केलेल्या बर्र पातळीच्या आधारावर समायोजित करतात, पंच परिधान प्रगती आणि किनारी विकृती प्रवृत्ती.

Q2: प्रगतीशील मोल्ड अचूकता अंतिम भाग तपासणीस का प्रभावित करते?
A2: प्रगतीशील साचे तंतोतंत स्टेप-फीडिंगवर अवलंबून असतात, प्रत्येक स्टेशन नंतरच्या निर्मितीच्या टप्प्यांवर प्रभाव टाकतात. प्रोफाइलमध्ये एक स्टेशन विचलित झाल्यास, फीडिंग चुकीचे संरेखन किंवा भूमिती त्रुटी संपूर्ण पट्टीवर जमा होतात. यामुळे स्थितीविषयक अशुद्धता, मितीय प्रवाह किंवा अपूर्ण निर्मिती होते. सर्व स्थानकांवर सतत अचूकता सुनिश्चित करते की प्रत्येक टप्पा पुढील पूरक आहे, उच्च व्हॉल्यूममध्ये सुसंगत भाग तयार करतो.

स्टॅम्पिंग मोल्ड निवड आणि समस्यानिवारण यासाठी तपशीलवार तांत्रिक समज, संरचनात्मक जागरूकता आणि परिश्रमपूर्वक प्रक्रिया निरीक्षण आवश्यक आहे.

निष्कर्ष आणि संपर्क विभाग

औद्योगिक मुद्रांकन अचूकता, टिकाऊपणा आणि ऑपरेशनल स्थिरतेसह तयार केलेल्या साच्यांवर अवलंबून असते. सामग्रीची निवड आणि संरचनात्मक एकात्मतेपासून ते मितीय अचूकता, जीवनचक्र व्यवस्थापन आणि प्रक्रिया समस्यानिवारणापर्यंत, मोल्ड अभियांत्रिकीचे प्रत्येक घटक सातत्यपूर्ण परिणाम तयार करण्यात योगदान देतात. दीर्घ उत्पादन चालवताना विश्वासार्हता शोधणारे उत्पादक सतत दबावाखाली भूमिती राखणाऱ्या साच्यांवर अवलंबून असतात. खरेदी संघांना मूल्यमापन निकष समजून घेण्याचा फायदा होतो जे अस्थिर मोल्ड्सपासून सु-अभियांत्रिक साचे वेगळे करतात.
